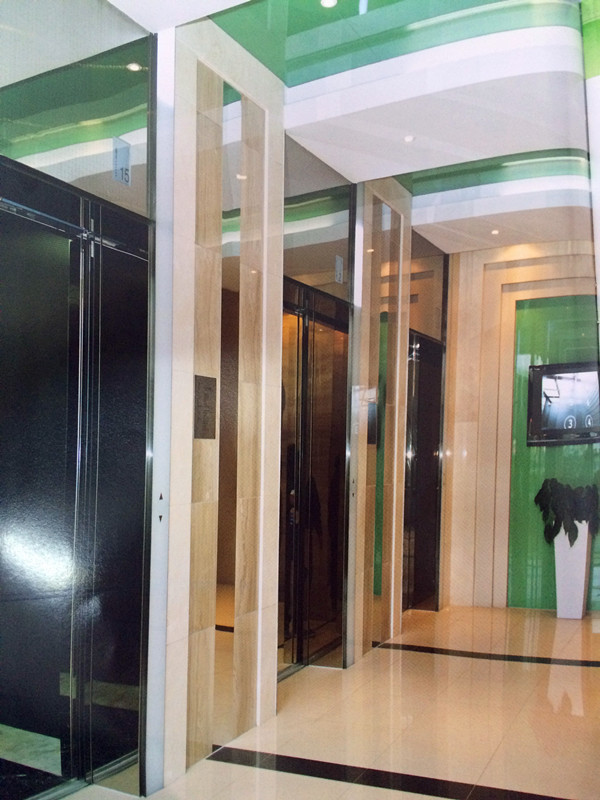

NexWay-S小机房电梯产品简介

NexWay-S是日本三菱设计的新一代永磁同步无齿轮曳引驱动小机房电梯，是GPS-3的升级换代产品，它充分结合了ELENESSA、NexWay等产品中的先进技术，是以中高档用户为主要客户群的新一代标准乘客电梯。

NexWay-S的主要技术特点如下：

一、 小机房

通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸一致，机房面积大为减小。

二、 1:1曳引系统

由于采用三菱特有高效薄型PM曳引机，与同功率的其它PM曳引机相比，该曳引机具有转速低、转矩大、制动力矩大和主轴载荷大等特点，完全满足1：1曳引系统对曳引机的要求，无需采用2：1曳引系统。

特点比较	1：1绕法	2：1绕法
对曳引机要求	高	低
安装复杂程度	较简单	较复杂
钢丝绳寿命	长	较短
控制技术水平	高	较低
噪声	低	较高
可靠性	高	一般
井道尺寸	较小	较大

三、 高度集成化的控制系统

控制屏高度集成化设计，系统电源采用大容量DC－DC控制电源替代了变压器，提高了该部分电源的使用效率，降低了能耗。硬件线路印板化设计，用印刷线路板替代部分硬件线路，减少了相关线路所占的空间，提高了相关线路的可靠性。精心设计的印刷线路板，工艺上采用SMT表面贴装技术，印板的集成度高，体积小。采取以上措施使控制屏的尺寸大为减少，节约了机房面积。

四、 永磁同步电机驱动的无齿轮曳引机

三菱NexWay-S 采用了高品质的薄形PM曳引机，实现了极度流畅平稳的电梯运行、高度的可靠性和安全性。该PM曳引机有如下优点：

l 高效节能

没有减速机构带来的附加功率消耗；没有感应电机所固有的转子电阻损耗；起动及运行时的电流小从而减少了定子的发热损耗和铁磁损耗。

l 结构紧凑、体积小、重量轻

取消了减速机构，使用高性能永磁材料，紧凑的结构大大缩小了整机体积，减小了机房空间。

l 保护环境、降低噪音

大大降低噪音；不需齿轮油，减少油污染。

l 运行平稳，振动小

通过电磁优化设计，大大降低了转矩脉动，实现了薄形化曳引机的极大转矩、极低转速下的平稳运，使电梯在任何负载下的振动降到最低。

l 关节型定子铁心

NexWay-S 薄形曳引机采用了关节型定子铁心的独有专利设计技术，它通过全自动设备对带状硅钢片进行边冲压、相互铆接的方式，形成可自由开闭的关节型铁心。通过打开关节铁心进行全自动绕线作业，完全克服了传统嵌线过程中的低效和绝缘隐患问题（刮、划伤），保证产品长时间的可靠运行。

l 盘式双制动器

使用独特的盘式的双制动器，安全性能得到很大提升，即使单侧制动器或单侧制动器控制线路失效也能保证乘客的安全，同时每个制动器有独立状态检测，有效杜绝了误动作的可能性，使电梯运行更为可靠。采用独特的制动器电流闭环控制技术有效降低了制动器动作时的噪音。

五、 永磁同步电机驱动的门机系统

l 使用了永磁同步电机，使门机装置小型化。优点：高效，节能，环保，静音。

l 采用了VVVF变压变频控制技术，高速开关元件将逆变器电流逆变成为平滑的正弦波形，实现了平滑地、安静地开关门动作。

l 门机装置由原来的联动机构或减速机构改进为PM电机直接驱动的方式，提高了开关门的稳定性和可靠性。

l 通过细微监视门开关门时的力，例如加上异常的力，可以平稳地让门反转，来保证开关门的精确控制。

l 智能化门机系统：高性能的RISC单片微处理器能够检测并记忆出各个楼层的层门重量，并自动调整到最佳的开关门速度和力矩，这样就能确保每个层门平稳地动作；能够精确地检测出门的作用负载（由于加装高性能门控制器，从电动机的反馈信息，检查出轿门地坎的灰尘或门风压产生的负载），自动调整开关门的速度及力矩，确保稳定的开关门性能,保证电梯可靠运行。

六、 高效的群控系统

l 运算能力强大的高速RISC处理器确保实现三菱独有的群控动态规则集优化，根据预测的客流量，通过实时仿真和最佳规则的选择，系统始终按最理想的规则进行电梯轿厢分派调整，改变了以外依靠单一规则进行分配的模式。结合专家系统、神经网络和模糊逻辑共同构成ΣAI-2200系统，提高电梯运行效率30%以上，大幅度降低了长时间等候率和平均等待时间。

l 去向预报系统分析主层站的层站操作屏上的召唤数量以及它们的目的层，然后清晰地告知乘客各电梯将要应答的目的层召唤，使到同一目的层的乘客集中于一台电梯内，以便使乘客的乘运时间最短化，运输效率显著增长。

l 采用以太网实现群控屏与各台电梯之间的串行通讯，传输率更高。

l ΣAI-2200系统可以控制多达8台电梯的运行。

七、精确的称量启动。

应用灵敏度极高的传感器对电梯负荷进行线性连续式测量，得到实时、精确的载荷检测结果。根据称量结果在电梯启动时预加力矩，消除启动时的冲击感，确保任何情况下电梯运行的舒适。

八、全数字分布式微机网络

电梯电气控制部件（包括电梯控制柜、轿内操纵箱、门机控制器、每一层站按钮与层楼指示器等子系统）都有独立的微处理器，它们之间采用数据网络进行相互间的通讯，各个子系统间的连线被大大简化，系统的可靠性和灵活性得到极大提升。

九、人性化设计

l 轿内和层站设备采用了全新概念的“人性化设计”，本着“合理、使用具有弹性、简单及直接、信息容易察觉、减少错误、省力、充足接触面积及空间”的原则，使乘客能便利地进行操作，尤其重点兼顾障碍人士的方便操作。

l 轿厢内采用简洁的直角前壁，厚度仅为25mm的全高度操纵箱可选择安装在前壁（在前壁允许的宽度内）或侧壁。

l 操纵箱和操作按钮位置合理布置，符合人体工程学，操作更方便；并且便于乘坐轮椅的残障人士使用。

l 采用大型数字显示器、新型带凸起符号的微动按钮、圆形不锈钢防捣乱按钮等通用设计适应各种乘客（包括视力障碍人士）的使用

与其他厂家电梯简单比较

项目	NexWay-S		技术比较
井道面积	小	大	NexWay-S土建更容易满足客户要求。
变频装置	基于IGBT模块的电梯专用变频装置	安川通用变频器，维修成本高。	1、 电梯专用变频装置，故障率低，维修成本低；IGBT模块可靠性高、安全性好；用于驱动的变频部分与控制部分可以无缝接合，相互交换信息速度快、数据量大，控制更加精确。 2、 通用变频器，维修成本高；与控制部分接口受限制，控制实时性差。
通讯系统	多微机独立串行通讯	环形串行通讯：若两个层站故障，其中间的层站将脱离控制	1、 多微机独立串行通讯方式时，任意层站微机故障不影响系统运行，故障率低，通讯效率高； 2、 环形通讯方式故障率相对较高，通讯效率相对较低。
门机系统	无连杆变频门机系统	有连杆变频门机系统	1、 无连杆变频门机系统，结构简单，运行更平稳、更安全，噪音低； 2、 有连杆变频门机系统，结构复 杂，安全性相对教差，平稳性、舒适性差。
速度检测	超高精度混合式速度检测编码器（精度达到8192 rpm）		超高精度混合式编码器使得控制更加精确、平稳；
秤量启动	线性连续式高精度秤量传感器	开关式离散秤量补偿，技术落后，精度低、补偿效果差。	1、 线性连续式高精度秤量传感器实时检测轿厢、随行电缆、钢丝绳等重量，实时精确补偿，启动运行平稳； 2、 开关式离散秤量补偿，技术落后，精度低、补偿效果差，舒适性差。
轿厢及层站显示装置	丰富的点阵显示、大型数字显示	较多采用传统的数码管显示。	点阵显示比数码管技术先进，外观较好。
群控系统	ΣAI-22系统用于2～4台电梯群控，ΣAI-2200系统用于3～8台电梯群控。	实时派梯系统，简单、低效。	ΣAI-22和ΣAI-2200均采用专家系统、神经网络和模糊逻辑，群控运行效率高。ΣAI-2200更具有动态规则集优化、群控自诊断和去向预报系统等特性，进一步提高了运行效率，降低了长时间等候率和平均等待时间。
最大提升高度	120m，2.5m/s时	105m，2.5m/s时
